一HC-SR04介绍
1HC-SR04简介及工作原理
HC-SR04是一种常用的超声波传感器，用于测量距离。它由超声波发射器和接收器组成，通过发射超声波脉冲并计算返回的时间来确定目标物体与传感器的距离。其工作原理类似于蝙蝠发出超声波并依靠回声来定位。
工作原理：
(1)采用 IO 口 TRIG 触发测距，给最少 10us 的高电平信呈。
(2)模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回。
(3)有信号返回，通过 IO 口 ECHO 输出一个高电平，高电平持续的时间就是超声
波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2。
二用HAL库实现HC-SR04测量距离
使用的芯片为STM32F103C8T6。
1.STM32CubeMX配置

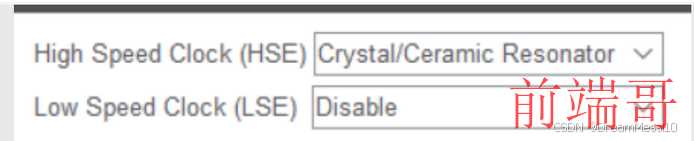

对RCC进行如下的配置
对SYS进行设置
对时钟树的设置
对GPIO的设置
对UART1进行设置
7定时器2
8开启定时器中断

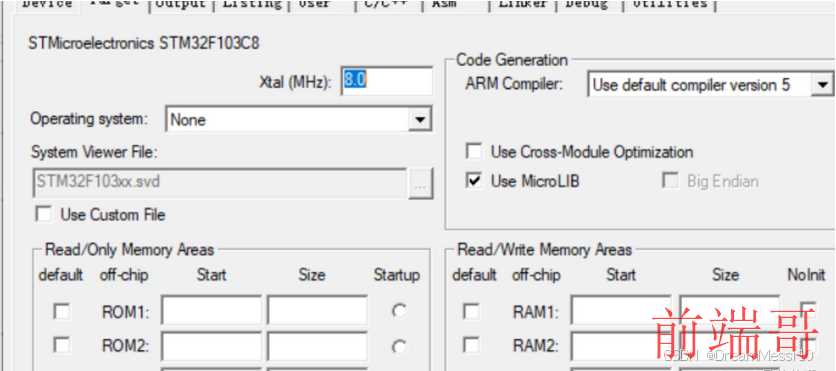

2.对keil进行设置
创建SR04.c和SR04.h文件
创建led.c和led.h文件
3.编写代码
main.
/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
******************************************************************************
* @attention
*
* <h2><center>© Copyright (c) 2022 STMicroelectronics.
* All rights reserved.</center></h2>
*
* This software component is licensed by ST under BSD 3-Clause license,
* the "License"; You may not use this file except in compliance with the
* License. You may obtain a copy of the License at:
* opensource.org/licenses/BSD-3-Clause
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "SR04.h"
#include "led.h"
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_TIM2_Init();
MX_USART1_UART_Init();
/* USER CODE BEGIN 2 */
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
float distance = SR04_GetData();
//HAL_Delay(1500);
/* USER CODE END WHILE */
// 根据距离计算闪烁频率
uint32_t flashRate = CalculateFlashRate(distance);
LED_Flash(flashRate); // 闪烁LED
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
SR04.c
#include "SR04.h"
#include "stm32f1xx_hal.h"
float distant; //测量距离
uint32_t measure_Buf[3] = {0}; //存放定时器计数值的数组
uint8_t measure_Cnt = 0; //状态标志位
uint32_t high_time; //超声波模块返回的高电平时间
//===============================================读取距离
float SR04_GetData(void)
{
switch (measure_Cnt)
{
case 0:
TRIG_H;
delay_us(30);
TRIG_L;
measure_Cnt++;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_RISING);
HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1); // 启动输入捕获
break;
case 3:
high_time = measure_Buf[1] - measure_Buf[0]; // 高电平时间
printf("\r\n----高电平时间-%d-us----\r\n", high_time);
float distance = (high_time * 0.034f) / 2; // 单位cm
printf("\r\n-检测距离为-%.2f-cm-\r\n", distance);
measure_Cnt = 0; // 清空标志位
TIM2->CNT = 0; // 清空计时器计数
// 返回计算得到的距离值
return distance;
}
return 0; // 如果没有测量完成，返回0或合适的默认值
}
//===============================================us延时函数
void delay_us(uint32_t us)//主频72M
{
uint32_t delay = (HAL_RCC_GetHCLKFreq() / 4000000 * us);
while (delay--)
{
;
}
}
//===============================================中断回调函数
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)//
{
if(TIM2 == htim->Instance)// 判断触发的中断的定时器为TIM2
{
switch(measure_Cnt){
case 1:
measure_Buf[0] = HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_1);//获取当前的捕获值.
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2,TIM_CHANNEL_1,TIM_ICPOLARITY_FALLING); //设置为下降沿捕获
measure_Cnt++;
break;
case 2:
measure_Buf[1] = HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_1);//获取当前的捕获值.
HAL_TIM_IC_Stop_IT(&htim2,TIM_CHANNEL_1); //停止捕获 或者: __HAL_TIM_DISABLE(&htim5);
measure_Cnt++;
}
}
}
SR04.h
#ifndef __SR04_H
#define __SR04_H
#include "main.h"
#include "tim.h"
#include "stdio.h"
#define TRIG_H HAL_GPIO_WritePin(Trig_GPIO_Port,Trig_Pin,GPIO_PIN_SET)
#define TRIG_L HAL_GPIO_WritePin(Trig_GPIO_Port,Trig_Pin,GPIO_PIN_RESET)
void delay_us(uint32_t us);
float SR04_GetData(void);
#endif
led.c
#include "led.h"
#define LED_GPIO_Port GPIOB
#define LED_Pin GPIO_PIN_9
void LED_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct = {0};
// 使能GPIOB时钟
__HAL_RCC_GPIOB_CLK_ENABLE();
// 配置GPIO Pin为推挽输出，无上拉电阻，低频率
GPIO_InitStruct.Pin = LED_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(LED_GPIO_Port, &GPIO_InitStruct);
}
void LED_Flash(uint32_t period) {
// 切换LED状态
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
// 延时
HAL_Delay(period);
// 再次切换LED状态，完成一次闪烁
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
}
uint32_t CalculateFlashRate(float distance) {
uint32_t flashRate;
if (distance < 10.0f) {
flashRate = 100; // 距离小于10厘米时，快速闪烁
} else if (distance < 50.0f) {
flashRate = 500; // 距离在10-50厘米之间时，中速闪烁
} else {
flashRate = 1000; // 距离大于50厘米时，慢速闪烁
}
return flashRate;
}
led.h
#ifndef __LED_H__
#define __LED_H__
#include "stm32f1xx_hal.h"
void LED_Init(void);
void LED_Flash(uint32_t period);
uint32_t CalculateFlashRate(float distance);
#endif // __LED_H__
三.效果
随着测量到的障碍物的远近，LED会以不同的频率进行闪烁
在这里插入图片描述
视频演示
当前智能汽车上一般配置有12路超声波雷达，这些专用超声波雷达内置了MCU，直接输出数字化的测距结果，一般硬件接口采用串口RS485，通信协议采用modbus。请思考： 1）RS485与RS232（UART）有什么不同？ 2）Modbus协议是什么？ 3）如果让你设计一款 12路车载超声波雷达，采用 stm32F103+HC-SR04超声波模块，对外提供RS485和Modbus协议，你的设计方案是什么？
1）RS485与RS232（UART）的不同
RS485与RS232（UART）在多个方面存在显著的不同，主要体现在以下几个方面：
- 电气特性：
- RS232是单点通信协议，使用一对传输线（TX、RX）进行双向通信，信号电平通常为负电平表示逻辑1，正电平表示逻辑0。
- RS485是差分通信协议，使用两对传输线（A、B）进行双向通信，通过差分信号传输能更好地抵抗线路干扰和噪声。
- 数据传输距离和速率：
- RS232通常适用于较短距离的通信，通信距离最多几十米，最高数据传输速率通常为115.2 kbps。
- RS485适用于长距离通信，通信距离可以达到几千米，传输速率可以达到10 Mbps，具体取决于标准和设备。
- 网络拓扑结构：
- RS232通常用于点对点连接，即一对一的通信连接。
- RS485支持多点通信，可以使用总线拓扑结构，连接多个节点。
- 传输方式：
- RS232使用全双工通信方式，可以同时发送和接收数据。
- RS485可以使用半双工或全双工通信方式，根据具体实现可以分时发送和接收数据。
2）Modbus协议是什么？
Modbus协议是一种由Modicon（现今的施耐德电气公司）于1979年开发的工业通信协议。它主要用于连接自动化控制领域中的可编程逻辑控制器（PLC）。Modbus协议已成为工业控制网络中最常用的标准之一，具有标准化、简单性和灵活性等特点。
Modbus协议有多种变体，包括Modbus RTU、Modbus ASCII和Modbus TCP。其中，Modbus RTU采用二进制方式传输数据，被广泛应用于串行通信环境下的设备连接，而Modbus TCP则基于TCP/IP协议栈，支持更高速的数据传输和更灵活的网络拓扑。
3）设计方案：12路车载超声波雷达
基于stm32F103+HC-SR04超声波模块，设计一款提供RS485和Modbus协议的12路车载超声波雷达系统，可以考虑以下方案：
- 硬件设计：
- 选择stm32F103作为主控制器，利用其丰富的外设和强大的处理能力。
- 使用HC-SR04超声波模块作为测距传感器，每个模块连接到stm32F103的一个GPIO口，共需要12个GPIO口用于控制超声波的发射和接收。
- 设计RS485接口电路，选择合适的RS485收发器芯片（如MAX485），将stm32F103的UART输出转换为RS485差分信号。
- 软件设计：
- 编写stm32F103的固件程序，控制HC-SR04超声波模块进行测距，并将测距结果存储或处理。
- 实现Modbus协议栈，包括Modbus RTU或Modbus TCP（取决于实际应用需求），用于与上位机或其他设备进行通信。
- 编写RS485通信的驱动程序，确保stm32F103能够通过RS485接口发送和接收Modbus数据帧。
- 系统集成与测试：
- 将所有硬件组件集成到车载系统中，并进行初步的功能测试。
- 编写测试脚本，模拟各种通信场景，验证Modbus协议和RS485接口的可靠性和稳定性。
- 进行实际道路测试，验证超声波雷达的测距精度和通信性能。
通过上述设计方案，可以实现一款基于stm32F103+HC-SR04超声波模块的12路车载超声波雷达系统，该系统具备RS485和Modbus协议通信能力，适用于智能汽车的自动泊车辅助、障碍物检测以及距离测量等功能。
