一、前言

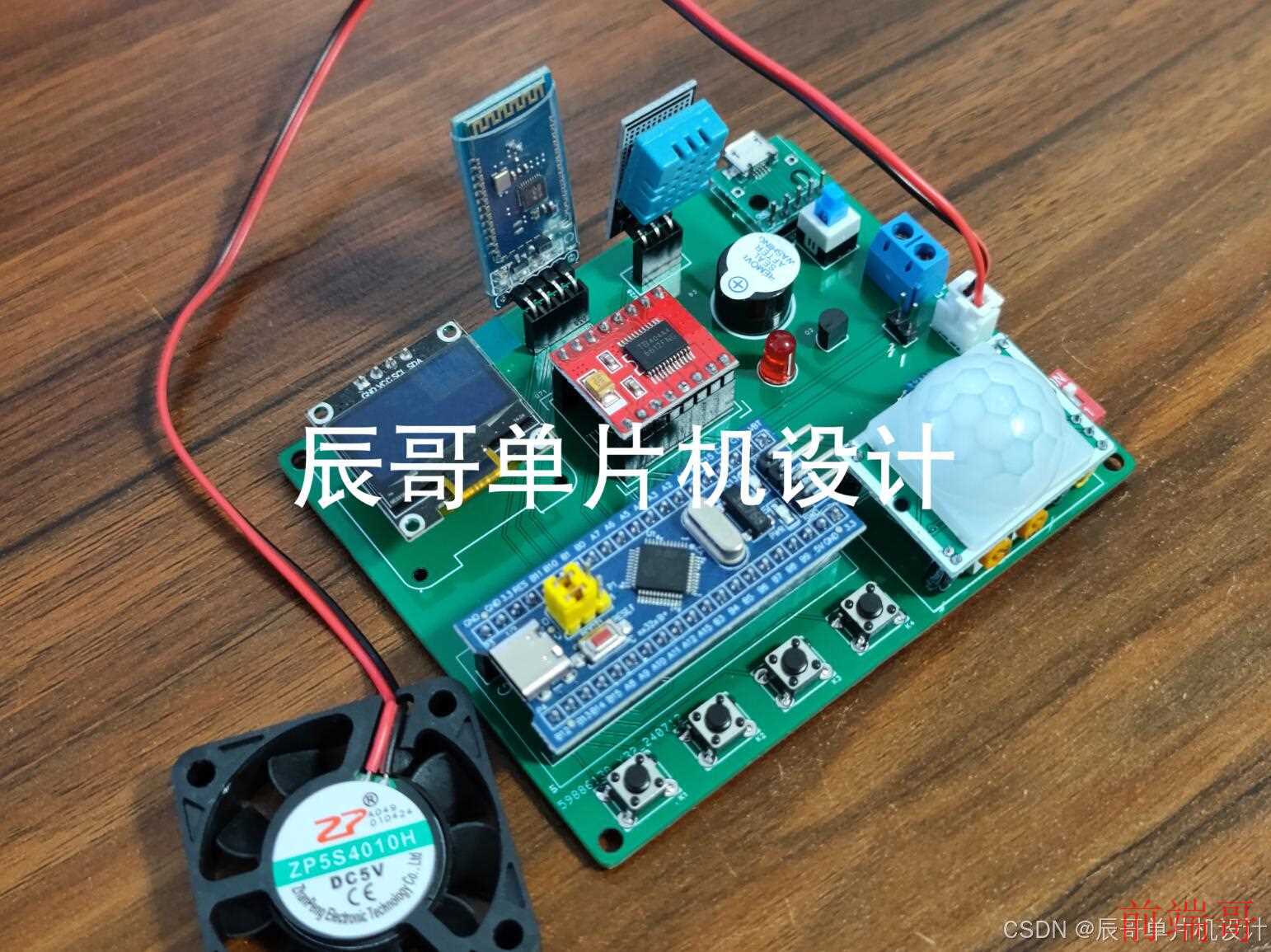

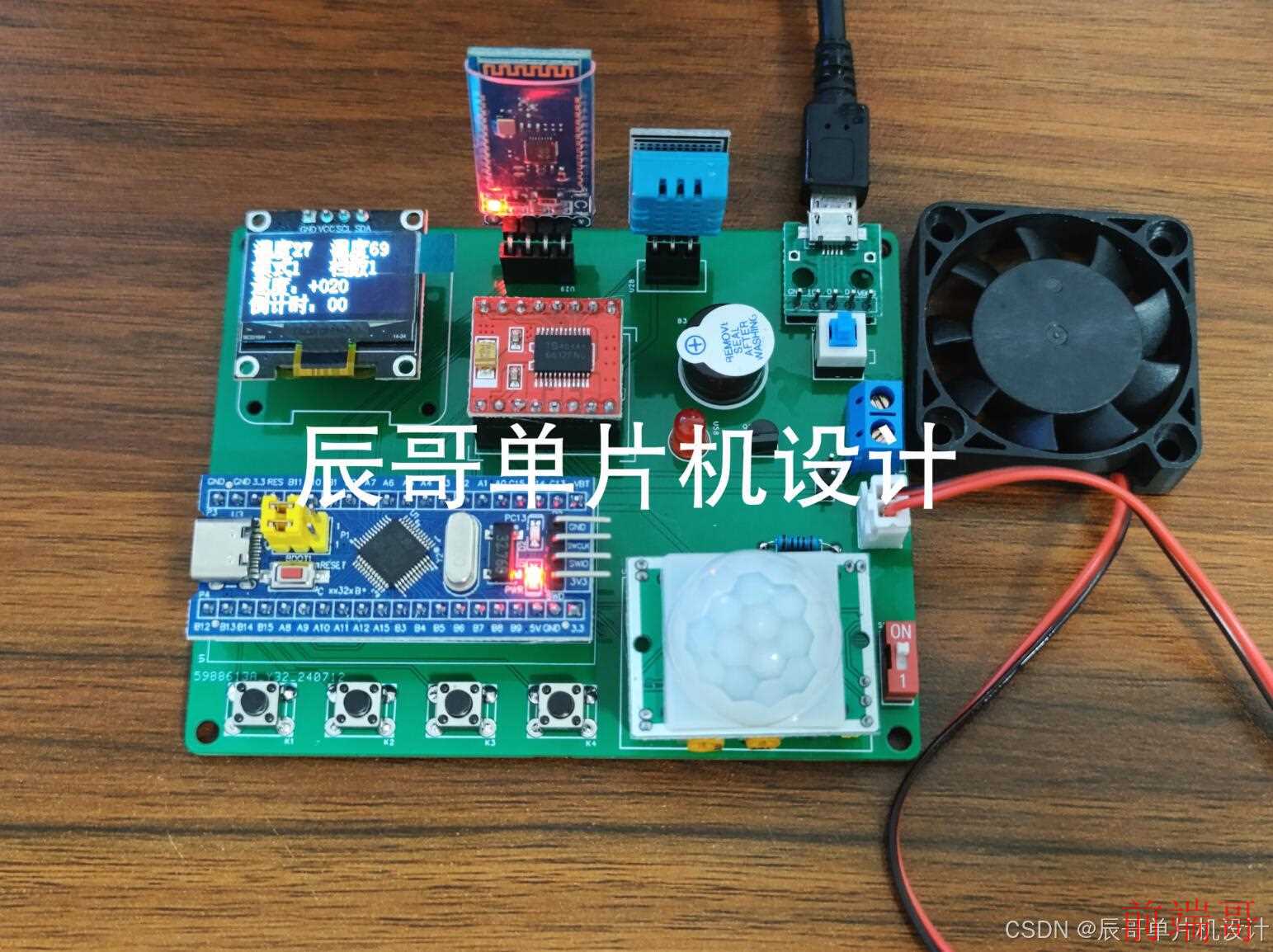

项目成品图片:

哔哩哔哩视频链接:

https://www.bilibili.com/video/BV1xw4m1Y7sA/?share_source=copy_web&vd_source=097fdeaf6b6ecfed8a9ff7119c32faf2

(资料分享见文末)

二、项目简介

1.功能详解

基于STM32的智能风扇系统

功能如下:

  1. OLED显示当前温度,湿度,风扇档数和速度,自动手动模式。
  2. 按键可以设置自动和手动2种模式切换,自动档模式下可以设置温度阈值。
  3. 手动模式下可以自由开启风扇,调整档位等级。
  4. 自动模式下,人体红外检测到人并且当前温度大于我们设置温度上限值风扇开启。
  5. 每调速一次风扇档位加一,最大上限为5档。
  6. 有倒计时功能,可设置计时时间,时间到风扇自动关闭
  7. 蓝牙APP控制,具有手动、自动、模式切换和倒计时功能

2.主要器件

  • STM32F103C8T6最小系统板
  • DHT11温湿度传感器
  • OLED显示屏(4针I2C协议)
  • 蓝牙模块(BT04A)
  • TB6612直流电机驱动模块
  • HC-SR501人体红外传感器
  • 5V直流风扇
  • 蜂鸣器
  • LED灯

三、原理图设计

四、PCB硬件设计

PCB图

五、程序设计

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Motor_Init();
	DHT11_Init();
	MatrixKey_Init();
	Red_Init();
	Timer_Init();
	Serial_Init();

	BEEP_GPIO_Config();

	OLED_ShowChinese(0,0,"温度");
	OLED_ShowChinese(16*4,0,"湿度");

	OLED_ShowChinese(0,16,"模式");
	OLED_ShowChinese(16*4,16,"档数");
	OLED_ShowNum(16*2,16,Key_M,1,OLED_8X16);
	OLED_ShowNum(16*6,16,dang,1,OLED_8X16);

	OLED_ShowChinese(0,16*2,"速度:");
	OLED_ShowSignedNum(16*3,16*2,Speed,3,OLED_8X16);

	OLED_ShowChinese(0,16*3,"倒计时:");
	OLED_ShowNum(16*4,16*3,Time,2,OLED_8X16);
	OLED_Update();

	GPIO_SetBits(GPIOB, GPIO_Pin_0);
	GPIO_SetBits(GPIOB, GPIO_Pin_1);
	Delay_ms(100);
	GPIO_ResetBits(GPIOB, GPIO_Pin_0);
	GPIO_ResetBits(GPIOB, GPIO_Pin_1);

	while (1)
	{
		DHT11_Read_Data(&TH,&RH);//获取当前温湿度
		OLED_ShowNum(16*2,0,TH,2,OLED_8X16);
		OLED_ShowNum(16*6,0,RH,2,OLED_8X16);
		OLED_Update();
		if(Timedemo == 1)
		{
			if(RED_Data == 1)	//如果有人
			{
				OLED_ShowString(16*6,16*2,"Hi! ",OLED_8X16);
				if(temperature < TH)	//实际温度高于设置阈值
				{
//					Speed = (TH-temperature)*20;	//每高一度速度+20
//					if(Speed > 100)
//					{
//						Speed = 100;
//					}
					Speed = 100;
				}
				else Speed = 0;
			}
			else
			{
				OLED_ShowString(16*6,16*2,"Bey!",OLED_8X16);
				Speed = 0;
			}
			OLED_ShowSignedNum(16*3,16*2,Speed,3,OLED_8X16);

			OLED_Update();
			Motor_SetSpeed(Speed);
		}
		Delay_ms(500);

	}
}
